高速点胶机

【应用范围】适用于PCB和SMT组装行业点胶工艺，手机行业全面屏精密点胶，指纹识别模组点胶，手机数据线端口点胶，CCM摄像头模组点击，FPC软板点胶，半导体封装，3D晶圆级封装，LED组装等精密点胶；【解决方案视频】【产品特点】 1.时尚的外观，紧凑的设计风格，最大程度提高工厂场地利用效率。 2.设备采用高速机的硬件结构�

型号：Acme-100
品牌： Acme
包装容量：X=400,Y=450,Z=50mm
保质期：

详细信息

【应用范围】

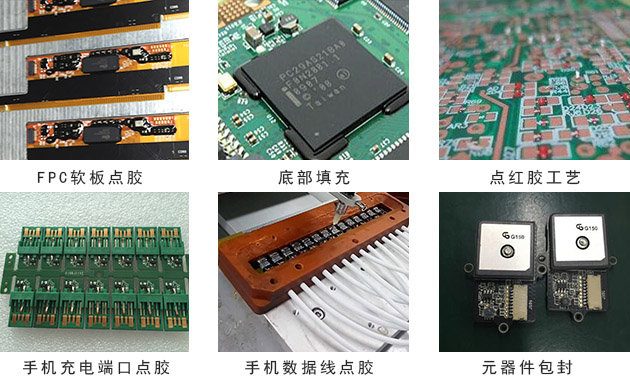

适用于PCB和SMT组装行业点胶工艺，手机行业全面屏精密点胶，指纹识别模组点胶，手机数据线端口点胶，CCM摄像头模组点击，FPC软板点胶，半导体封装，3D晶圆级封装，LED组装等精密点胶；

图片关键词

【解决方案视频】

【产品特点】

1.时尚的外观，紧凑的设计风格，最大程度提高工厂场地利用效率。

2.设备采用高速机的硬件结构，最高能实现1G的加减速，无任何晃动和震动，保证在移动点胶中的一致性和稳定性。

3.新型数字视觉系统，实现高速Mark点、边角基准点捕获。

4.配有专用传送带、轨道压边和多模式顶升平台，轻松应对各种异形点胶部件或载具。

5.先进的Acme™流体控制软件，友好的交互模式，条理清晰的编辑逻辑，降低编程学习时间，提高编程效率。

6.Acme™系列高速点胶机坚持“智能设备泛用性的研发思路”适用于任何领域的高精度点胶应用，并可升级拓展新功能，最大限度的降低客户对点胶新工艺的投入成本。

可升级的Acme™系列高速点胶机是先进点胶工艺实现大批量生产的理想选择，如底部填充、腔体填充、芯片粘合以及包封。

【产品介绍】

1： Acme™系列高速点胶机95%核心部件采用进口品牌，所有部装工序全在大理石平台上完成，X-Y-Z三轴往返间隙误差≤5μm。Acme™标准的数字图像系统具有更高亮度和对比度的可调控LED同轴光源，提供优质的图像对比及观测效果，在复杂的应用中能实现更精确和持续的模式辨识，为高产能带来快速、可靠的图像捕捉，并且对工艺校准喷射提供整体轨迹偏移补偿。

非接触喷射技术：非接触式喷射点胶与传统的针头式点胶相比有很多优点。Acme™喷射点胶阀使用德国进口压电陶瓷驱动装置，将精确剂量的胶粘剂以点、线和图型的形式喷射出，其最高流速可达每秒 500 毫克和每秒 500-1000 点。喷射技术克服了针头式点胶所无法避免的缺陷，例如：无针管弯曲、无芯片损坏、无漏胶、不受板件弯曲影响，因而无需降低点胶速率便可在狭窄的区间内点胶。

先进工艺控制： Acme™控制软件提供了先进的产能、胶量管理和工艺控制，同时降低了点胶成本。Acme™控制软件提供权限分级操作模式，在允许操作人员完成基本的生产作业的同时，为工程师操作权限提供了便于交互管理的图形化操作界面，逻辑清晰的编程模块，降低了编程换线时间。使用自主开发的工艺校准喷射和胶阀加热系统，在长时间的生产运行中确保了流量的可重复性，从而得到更好的点胶精度和工艺性能（CpK）。

图片关键词

2：Acme-100高速点胶机核心部件：

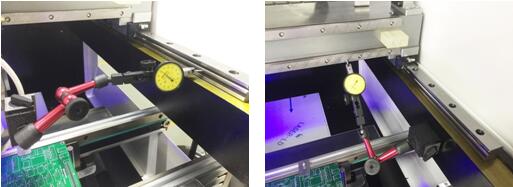

XY运动轴全部在大理石平台装配，精度： X轴往返精度：≤5μm Y轴往返精度：≤5μm，核心部件95%进口部件

图片关键词

3：Acme-100精密点胶机图像系统简介

图片关键词 Acme™标准的数字图像系统具有更高亮度和对比度的可调控LED同轴光源，提供优质的图像对比及观测效果，在复杂的应用中能实现更精确和持续的模式辨识，为高产能带来快速、可靠的图像捕捉，并且对点胶阀工艺校准提供整体轨迹偏移补偿。

● 新型数字视觉系统，实现高速Mark点、边角基准点捕获

1.相机采用德国AVT相机

2.可调控LED同轴光源

3.具备点胶轨迹偏移补偿

● 防呆系统

放错产品或放反产品CCD智能判断报警，

避免胶阀撞机

● 胶阀校正系统

更换阀体后，对点胶位置的自动校正和偏移补

偿系统，保证点胶位置精度及一致性

4：多功能运输轨道和便于维护的电气分离排布结构简介

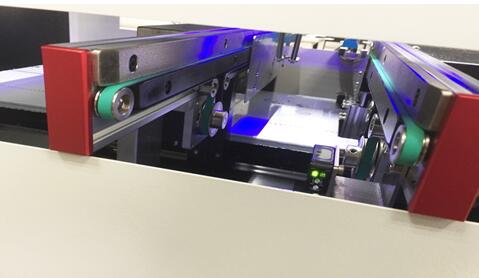

● 多功能运输轨道配有专用高负载传送带、轨道压边和多模式顶升平台。图形化控制，轨道间距自动调宽，多模式顶升平台和轨道压边轻松解决PCB翘曲、变形等问题，应对各种异形点胶部件或载具，不卡板、不掉板。

图片关键词

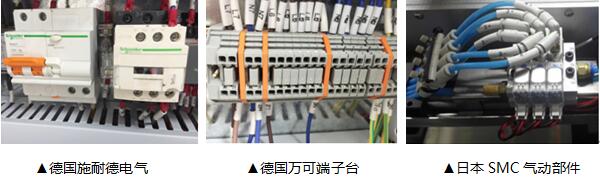

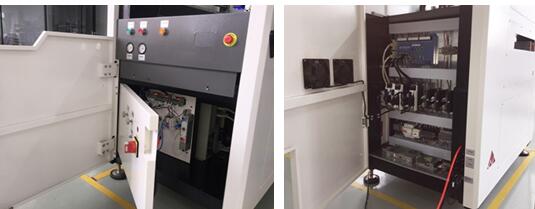

● 电气部件全部安装在后电箱，强电和弱电分离，便于售后维护，气动部件全部安装在设备前电箱，便于设备工艺调试。

图片关键词

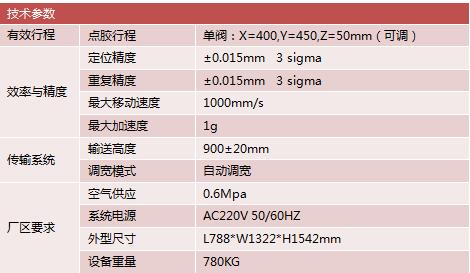

5.技术参数：

【阀体介绍】

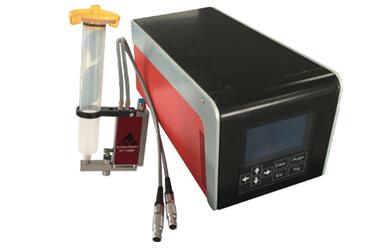

WF-1000全功能型高速气动喷射阀简介

WF-1000是一款非接触式高速喷射阀，可喷射环氧、UV、硅胶、丙烯酸、导电胶、热熔胶等多种常用胶水，最小点胶量可达2~3nl，最快工作频率可达200HZ，适用于需要高速或非接触点胶的应用场合，如PCBA、underfill、元器件包封、CCM、VCM装配、LED、

导体封装、油脂润滑以及生命科技等行业。

Features 特点：

图片关键词 ●非接触式喷射点胶技术，免除了点胶头的上下，大大提升生产效率。

●实现每秒最高200点的超高点胶速度。

●高精度、高重复度。

●可处理的液体种类繁多。

●操作简单及清洗容易。

●最小胶点大小：0.2mm。

●新改良设计大大延长胶阀及耗材的使用寿命。

●超低的使用成本。

WF-2000全功能型高速压电驱动喷射阀简介

Wfeng Smart最新的创新性喷射点胶技术——压电驱动式喷射系统是世界先进的点胶阀，适用于多种胶体，克服了市场上其他压电喷射阀无法解决的许多常见问题。可更换、模块化喷射阀技术能够以业内领先的精度和速度进行点胶，最高1000Hz 的速度持续喷射非常精确、可重复的微胶点。在喷涂时WF-2000喷射系统能够减少紊流，从而实现流体胶点的一致性、准确定位和出色的流程控制。胶阀的快速清洁模组可实现浸湿部件的轻松拆卸，将维修时间缩短到几秒钟，从而大幅提高了生产能力。该胶阀独特的模块化设计和可更换部件使它能够喷涂各种粘度的组合流体。

Features 特点：

图片关键词 ●可更换的模块化设计具有更强大的可配置性，简便的清洁模式减少维护时间

●压电喷射系统最高喷射频率1000Hz

●新型的喷射驱动器寿命更长，维护成本更低

●可调节的撞击行程可实现低至高粘度的流体喷射，其灵活性可以满足不断变化的点胶需求

●优异的温度控制，以达到更好的粘度稳定性

●最小胶点直径/线宽达到0.1mm

【使用工艺及注意事项】

1，首先了解清楚客户产品的工艺制作流程；

2，将客户产品拿回工厂按照客户的要求打样，并给出测试报告；

3，客户满意点胶效果后，推荐合适的设备线体方案；

4，邀请客户到工厂做实地考察参考，进一步的现场沟通确认工艺实施方案；

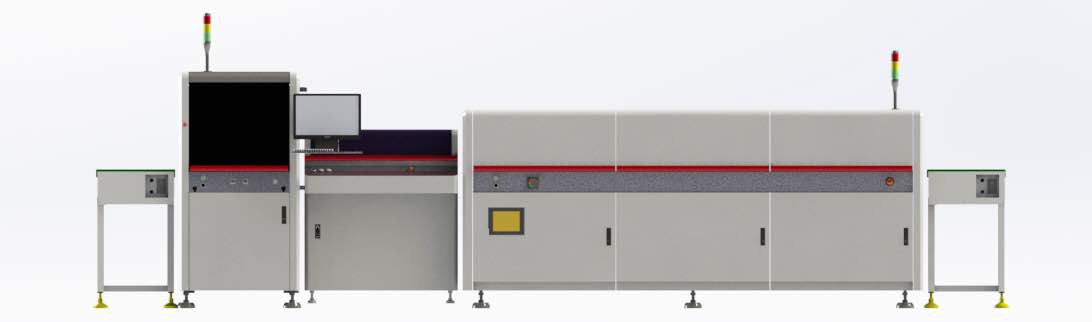

配套线体方案

图片关键词

接驳台+高速点胶机+UV检测台+3M固化炉/1.5M UV固化炉+接驳台
